需求分析
01 傳統傳統系統的弊端
只適于解決當前會議室的信號接入，無法實現多個會議室的聯動
僅作單純信號顯示，難以與業務系統聯動
系統復雜，多種設備混用，后期維護困難
擴展性差，難以接入更多音視頻視源
集中式處理架構，形成系統性能與穩定性瓶頸
各區域共享互聯難以實現，需要多設備進行并聯，實現困難
難以實現多方可視化信息共享
難以滿足現代指揮中心平臺或多會議室建設需要

02 對音視頻需求的分析
一個可視化、應用融合、智能化的平臺對會場的所有設備進行集中管控、統一調度
這些場所中的音頻、視頻、監控數據、業務等信息需要一個集可視化顯示、調度、分配、指揮于一體的平臺
場所中的環境（聲、光、電、視、訊）需集中管理、智能控制、多場景切換。

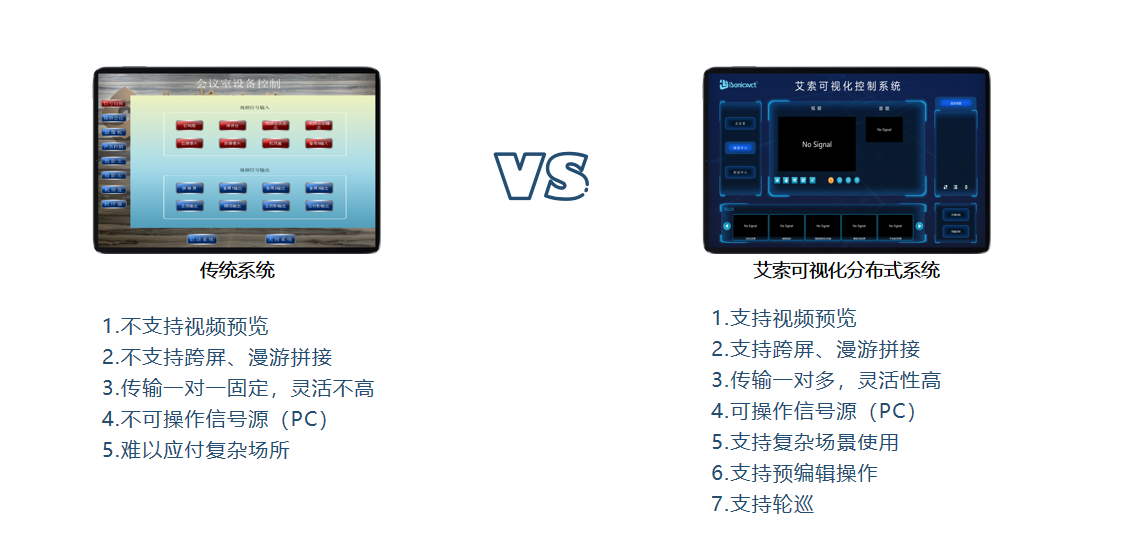

03 艾索可視化分布式系統與傳統系統的對比

系統概述
01 可視化分布式系統概述

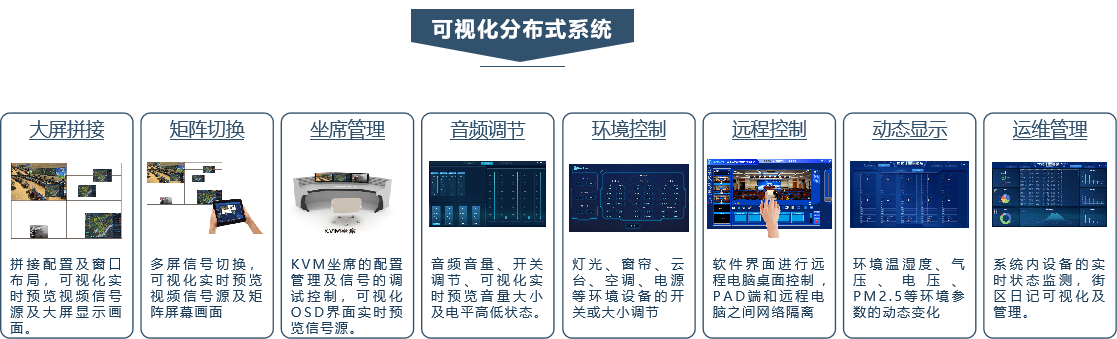

可視化分布式系統-通過對音視頻設備的管控，實現大屏拼接、矩陣切換、坐席管理、音頻調節、環境控制、遠程控制、動態顯示、運維管理等功能。
艾索技術可視化分布式系統集合了網絡通信、音視頻編解碼、智能控制、語音控制等先進技術，實現對音頻、視頻、環境等信號或設備的統一控制及管理。系統以可視化觸控的交互方式，以突出行業應用主要功能的布局方式，最大程度上簡化了用戶的操作，為用戶的實際業務應用提供了方便。

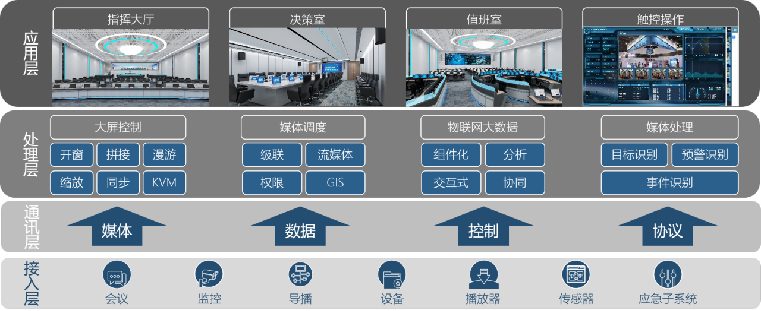

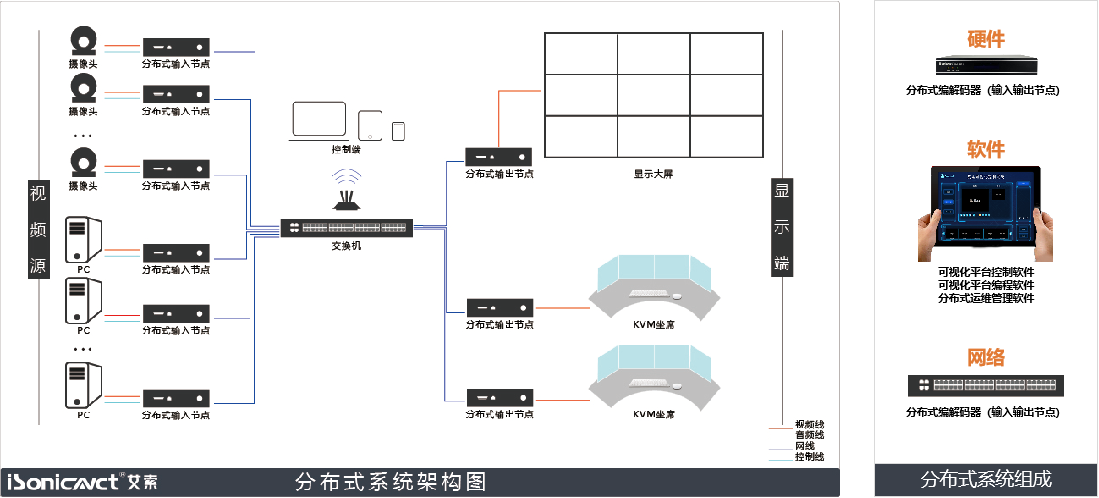

02 系統圖和系統組成

03 系統優勢
1.超越傳統系統的穩定性
無需服務器等復雜的組網備可任意擴展數量節點。每個節點獨立工作互不干擾，只需一臺交換機即可完成整個系統的安裝組網工作本。

2.可視化操作.所見即所得
友好的操作體驗，可設計的界面。拖拉、綻放、移動等操作，滿足用戶的可視化需求，還具備了預覽、反饋感知、態勢跟蹤等提升用戶體驗的功能。

3.多區域互聯互通
如需控制端統一操控不同區域的本地系統，僅需將各區域的網絡交換機進行級聯，連接配置后，可預覽其它區域視頻信號、進行控制、感知狀態，實現多區域信號的控制互聯互通。資源融合利用。

4.布線簡單.便捷實施
輸入與輸出節點僅通過一根網線與交換機連接。




系統功能
音視頻互聯互通
實現多個會議室，多個場所的音視頻信號的互聯互通

高清音視頻矩陣

完全取代傳統音視頻矩陣系統，支持音視頻傳輸。

KVM坐席管理

具有KVM功能，一人多機，人機分離，協作辦公。

環境控制

對會議室的環境設備進行本地或遠程的集中管理，場景調用。

視頻拼接上墻

對視頻源上墻進行拼接、漫游、開窗、畫面疊加、畫中畫等功能

統一管控

通過可視化分布式實現音頻、視頻、環境設備進行統一管控。

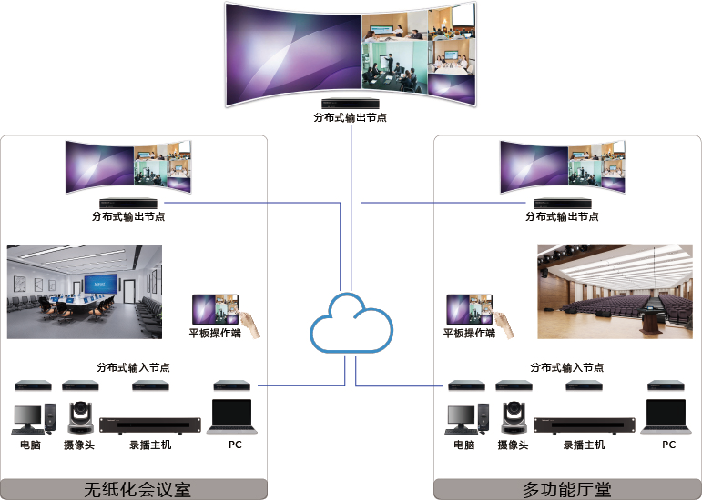

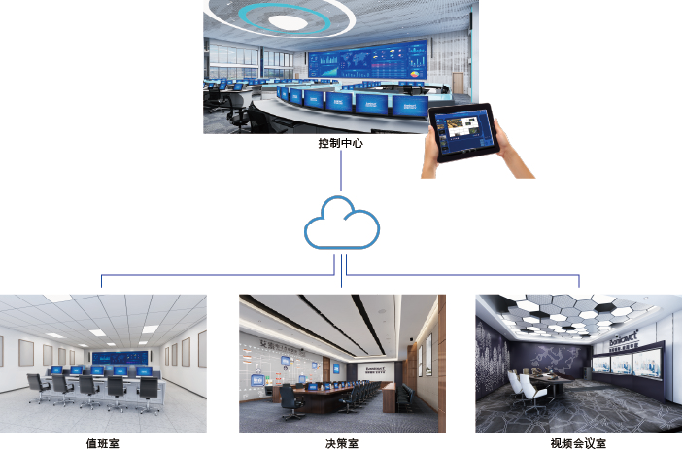

01 音視頻互聯互通
1.根據每個場所不同數量、不同類型的信號源設計相對應的輸入輸出單元
2.控制中心通過對各子系統的設備進行集中調度、管控，從而實現音視頻的互聯互通互動
02 高清音視頻矩陣功能

1.可接入海量信號源，包括通用音視頻、視頻會議、IP Camer、監控平臺，錄播平臺，無紙化會議信號等。
2.顯示路線無限擴容，突破了傳統矩陣路數的限制。
3.節點布置靈活，插上網線，即可將任意信號接入系統，并在平臺中的任意位置單臺或多臺顯示的組合還原輸出。突破了傳統矩陣系統距離信號位置的限制。
4.支持音視頻同步傳輸，支持2k、4K顯示分辨率


03 環境控制
1.支持環境控制一體化，分布式輸入輸出節點帶有RS-232、RS-485、IR等信號控制接口，可對周邊設備進行統一控制，實現全面的網絡化管理。
2.可自定義添加模塊按鈕，包括環境控制和周邊設備控制，TCP、UDP多種協議可選，控制代碼任意添加。

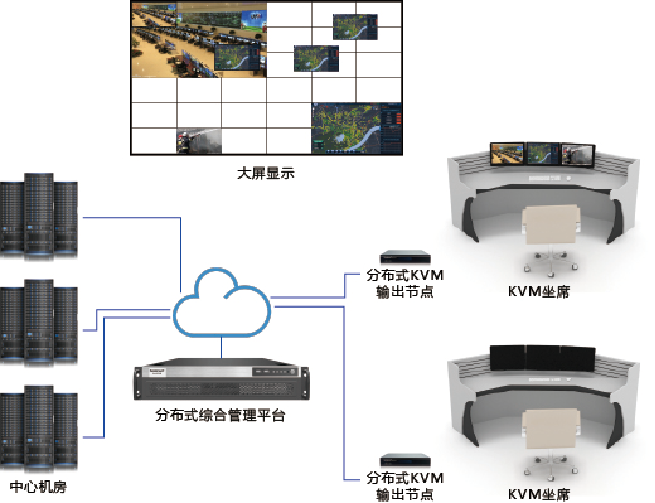

 04 KVM坐席管理
1.人機分離：遠離輻射噪音，安全可靠。
2.大屏推送：使用一套鍵鼠，即可將正確信息分發到正確位置或區域，實現一鍵推送上屏
3.鼠標漫游/提示：一套鍵鼠可以在不同的顯示器之間進行任意切換，無需多人操作，操作便捷簡單。人性鼠標提醒，操作員輕松找到鼠標所在顯示器位置。
4.一人多機，一機多屏：一套鼠標鍵盤即可操作多塊屏幕。單屏可同時查看、操作多臺服務器，增加信息查看的范圍。
5.坐席協作1對1視頻對講，1對多語音會議，1對1文字聊天，指定區域廣播

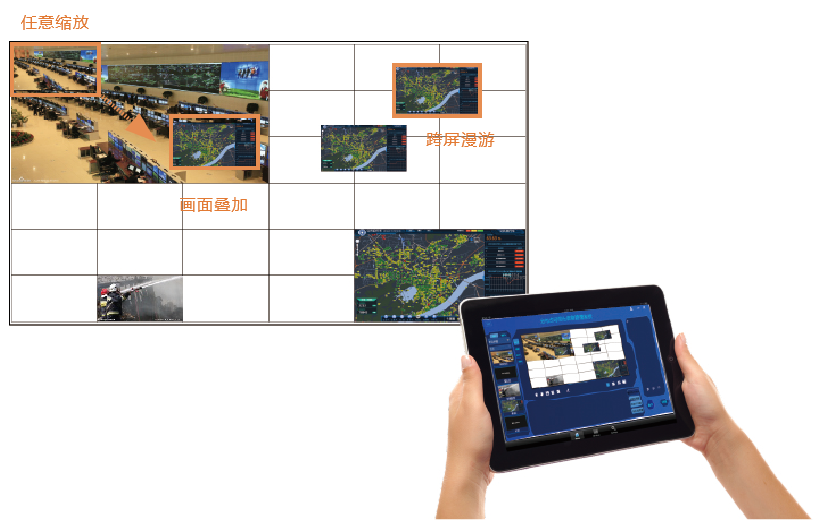

05 視頻拼接上墻
1.實現各類視頻信號在拼接屏上任意區域的顯示。
2.實現視頻信號的任意縮放顯示。
3.實現視頻信號的跨屏漫游。
4.實現視頻信號的畫面疊加、分割、畫中畫。
5.支持自定義開窗鍵布局。
6.所見即所得的可視化操作


06 統一管控
1.通過后臺管控平臺，統一管控會議室的顯示方案、拼接方案。
2.統一管控所有會議室的環境，如燈光、開關、信號切換、音量大小、攝像機預設位等。
3.分布式綜合管理平臺集成了拼接、中控控制功能，支持通過電腦、平板管理進行一鍵場景式調用/切換信號。
4.管控平臺可視化操作，實時反饋操作結果。
解決方案

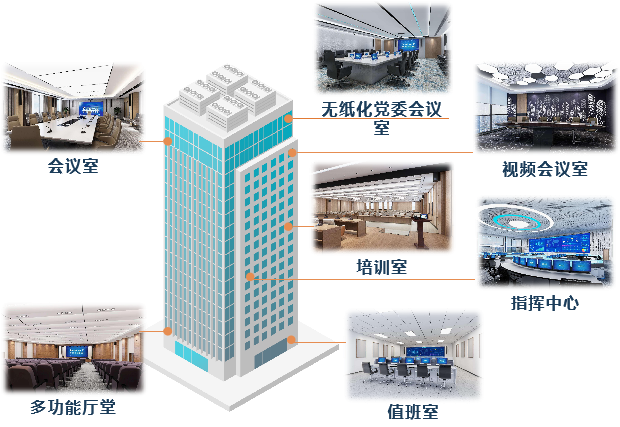

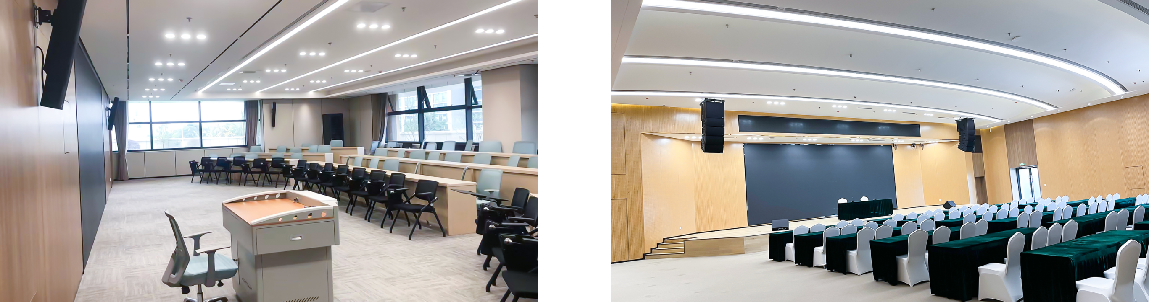

01 多會議室應用

應用環境

單位或機構會議室較多，且有多會議室互聯互通的需求。

實現功能

多間會議室、多功能廳的視頻音頻信號互聯互通，多空間融合。
多間會議室、多功能廳的互控與交互。
本地及遠程多樣管制方式，可進行多設備之間的集中管控和聯系動
方案優勢
可利舊老會議場所。
對新增會議場所的擴容無限制。
融合單位或機構所有音視頻源。

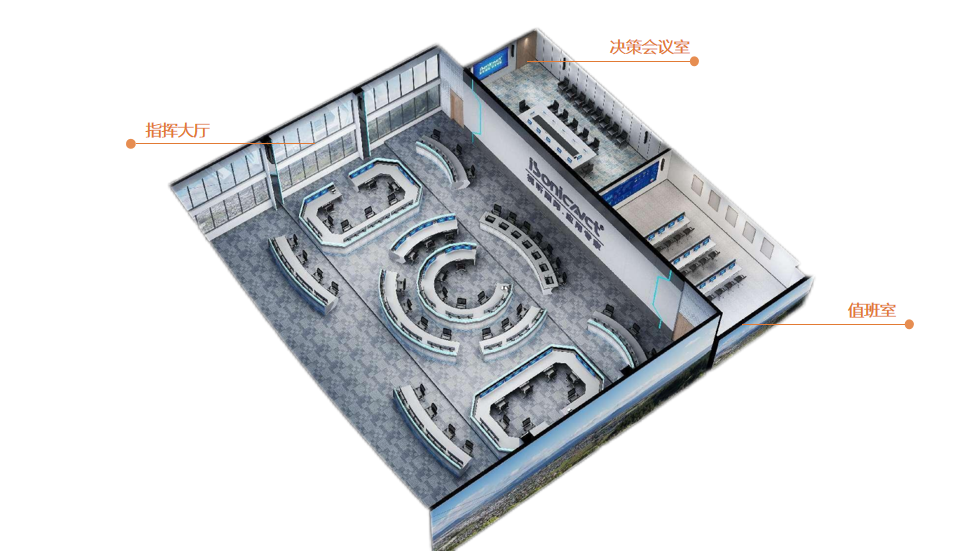

02 指揮調度中心

應用環境

指揮中心是指綜合利用計算機、網絡、通信、物聯網和智能管控平臺等技術，傳遞指揮指令及信息的設備集合。以信息交換平臺為核心，通過信息臺對所有參與單元的信息進行無阻塞、快捷的點到點和點到多點，多點到多點的信息進行，實現指揮指令和信息的快速上傳下達。
可視化分布式系統為指揮中心標準配置。


實現功能

融合通訊，一體化高度，智能解析，監測預警，數據分析等功能。
會商、投票、顯控，聲控功能。
對接適配（系統對接、終端設備對接）等。

方案優勢
信號接入靈活；
分級部署管理；
指揮調度高效；
多網段信號統一調取。
軟硬件產品
01  軟件產品(可視化平臺控制)
全信息可視化
信號可視化、場景可視化、音頻可視化、環境狀態可視化。

交互簡單化
用手指拖拽的方式即可完成上下屏，支持多點電容觸控。

界面定制化
可自由設計界面模版，簡單易用，支持多平臺界面統一部署。

多平臺兼容
支持windows、安卓、IOS、麒麟等各種操作系統。

場景一鍵調用
支持無限多路場景保存和調用，可一鍵調用預告保存的場景，也可通過預警聯動調用，或自動輪巡。





全品牌IPC接入
支持各大主流攝像頭廠商的視頻接入，支持ONVIF\RTSP\RTMP等標準流媒體協議，無需增加設備可直接解碼上墻和去臺控制，支持對接第三方安防平臺，實現多系統統一管理調度

軟KVM功能
可在平板端直接控制信號源的任意內容，視頻播放、暫停、PPT翻頁，方便有移動中進行講解

低延時高畫質
采用H264/H265國際編碼標準，結合獨創的圖像處理算法和傳輸協議，在保證高質量圖像的同進可將網絡延遲控制在50msC以內

智能語音交互
支持用語音控制信號上下屏，場景調用，以及環境設備的控制，例如燈光、窗簾等設備的控制。

幀間同步技術
同步算法，達到真正的幀同步，畫面完整無撕裂感

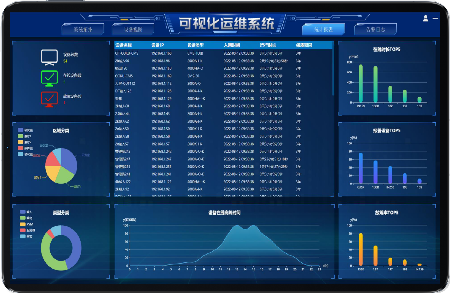

01  軟件產品(可視化平臺控制)
分布式運維管理平臺主要包括網絡拜年圖、設備諷圖、統計報表、故障告警、日志管理等功能。運維平臺對整個分布式系統的環境、設備、音頻、網絡進行全面監控管理，可幫助用戶建立科學的可視化運維管理模式。
通過分布式運維管理平臺，可簡明扼要地幫助運維人員更加全面、直觀的掌握整個系統健康情況，一旦任意模塊單元發生故障告警，可第一時間顯示在系統UI界面上，保障平臺的正常運。
1.系統拓?fù)鋱D
拓?fù)鋱D是整個分布式系統的總體結構圖，用戶可以通過運維系統便捷 地查看到所有節點的運行情況。

2.設備視圖

用表格化、圖形化的界面詳細直觀地展示所有節點的狀態，如設備溫度、IO狀態、內存使用、網絡狀態等，方便用戶查看正常、異常設備的狀態。





3.統計報表

用大數據平臺的方式來展示分布式系統的統計 數據包括設備分類統計、設備區域統計、在線高峰統計、故障率統計、告警率統計等。



4.告警日志

集中展示所有設備的告警信息、操作日志信息，支持無限條信息入庫。告警信號包括溫度過高、網絡斷開、視頻狀態異常等。

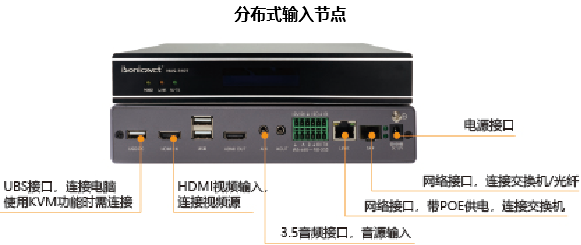

02 硬件產品(分布式輸入節點)

1.支持HDMI/DVI等多種信號輸入；
2.最高支持1920x1080@60Hz/3840×1920@30Hz；
3.每個節點均采用H.265數據流編解碼芯片并向下兼容；
4.支持4路IPC信號轉發，支持云臺拉近，推遠，左右旋轉，音量控制等；
5.支持設備名稱、時間、臺標等OSD字幕疊加顯示，支持雙臺標及高清/超清底圖設置；
6.支持信號源預覽及HDCP功能，帶EDID自動識別；
7.支持同編同解，可以通過配置軟件遠程將節點升級為輸出或輸入節點；
8.具有掉電記憶功能及斷電現場保護功能，上電自動恢復斷電前狀態；
9.支持POE與外部供電雙供電模式，互為備份電源，讓系統更穩定可靠。

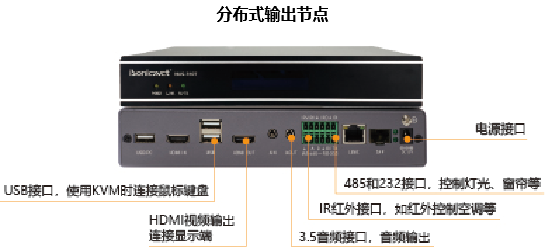

1.最高支持1920x1080@60Hz/3840×1920@30Hz；
2.支持信號源預覽及HDCP功能，帶EDID自動識別；
3.支持同編同解，可以通過配置軟件遠程將節點升級為輸出或輸入節點；
4.支持無縫切換、拼接、漫游、拖拽、跨屏、分割、疊加顯示，支持16路視頻同時上屏；
5.支持KVM坐席管理，帶OSD頂部及底部菜單欄，也可設置快捷鍵操作；


1.最高支持1920x1080@60Hz/3840×1920@30Hz；
2.支持信號源預覽及HDCP功能，帶EDID自動識別；
3.支持同編同解，可以通過配置軟件遠程將節點升級為輸出或輸入節點；
4.支持遠程 KVM 坐席管理，坐席端可遠程控制機房電腦以及開關機；
5.支持改變通道框顏色，包含接管、控制、接收、無信號等邊框顏色的改變，每種邊框不少于9種顏色選擇，支持改變信號框的寬度，最大支持3px；
6.支持設置每個信號通道懸浮球的位置與大小，可根據操作者習慣設置；
7.支持16個坐席進行視頻會議，會議過程中隨時可添加、剔除參會者；
8.支持快捷鍵設置，可快速打開設定功能區，如快速打開預覽信號、快速打開上屏窗口等；




部分案例
01  軟件產品

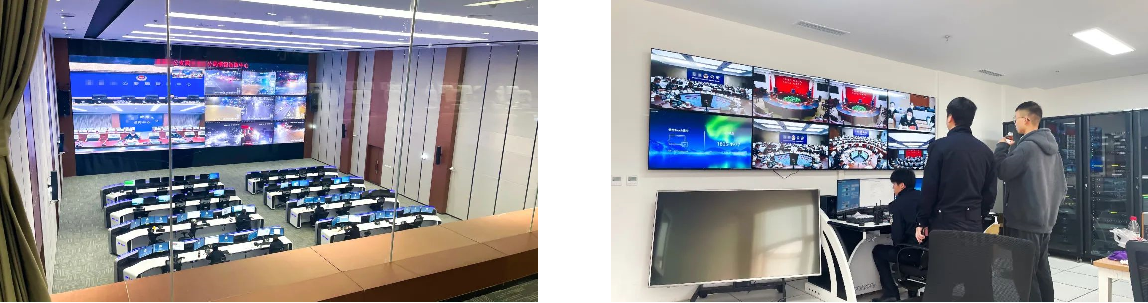

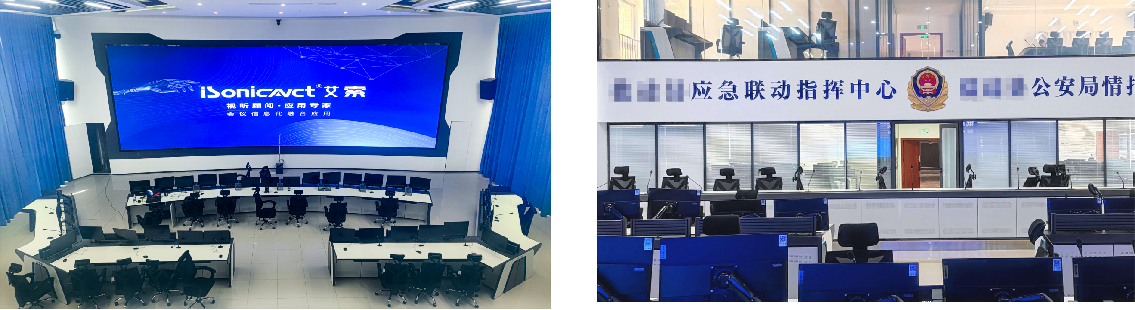

可視化分布系統部分案例-某市公安局應急聯動指揮中心
市公安局應急聯動指揮中心，使用艾索技術分布式KVM超清節點200多個。
公安局指揮中心系統建設以現有公安局視頻會議系統、視頻指揮系統為核心，以滿足召開電視電話會議、公安局異地會商、匯報演示及普通會議等功能，在二樓指揮中心控制室，建立圖象聲音控制中心，所有主要設備集中到圖象控制中心內，并通過中央控制系統實現對設備電源、燈光、PDP等離子顯示墻、視頻音頻矩陣、攝像頭、液晶升降系統等系統的控制。




可視化分布系統部分案例-某市公安局情報指揮中心
市公安局情報揮中心，使用艾索技術分布式超清節點200多個。
分布式KVM坐席協作系統，坐席人員通過鼠標點擊，可將任意調取業務信號到座位的顯示器上進行預覽和操作，同時可將自己的信號推送給其它坐席人員協同中處理，也可推送到大屏上進行共享，操作人員在坐席端完成坐席推送/坐席跟隨之/大屏推送/矩陣切換等操作。



可視化分布式系統部分案例-某市委黨校綜合管理平臺
市委黨校綜合管理平臺，使用艾索技術分布式高清節點100多個，分布式超清節點50多個。
黨校的教室、研討室、會議室應用比較多，如何對眾多會議應用場景進行統一管控。艾索技術可視化分布式系統，海量信號接入，分布式部署，可承載上千路信號系統的建設，信號源實時預覽，操作人員可直觀了解信號源狀態及內容。多個空間，不受地域、帶寬限制組成信息資源池，整個系統間形成信息交互網，便捷的進行協作共享。
